熱壓轉印與裝飾加工設備

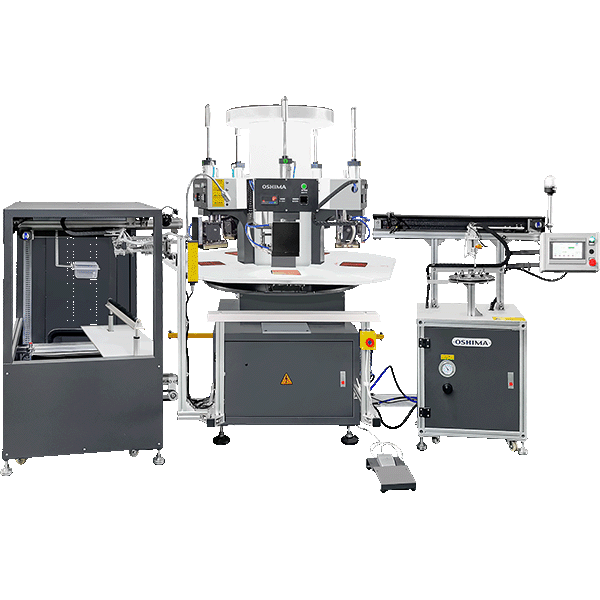

自動轉印機 OP-10A5
五工位旋轉式自動熱轉印設備
- 特點
- 五工位 360° 旋轉設計
- 適用厚印花、商標圖形轉印與成衣標籤壓燙
- 支援自動放標、壓燙、冷卻、撕膜與收料流程
- 每小時產能約 600–650 件
- 各工位可獨立控制溫度與壓力
- OP-10A5 為熱壓標準機
- OP-105AC 為冷熱壓機型，含水冷機
- 可選配視覺檢測、數據採集、立體標撕膜與裁片夾緊定位功能
介紹
OP-10A5 / OP-105AC 適合高產能成衣熱轉印生產。五工位旋轉設計可讓上料、壓燙、冷卻、撕膜與收料流程連續進行，適合厚印花、批量標籤壓燙與大量訂單需求。
選配
| 選配項目 | 說明 |
|---|---|
| 轉印標視覺檢測功能 | 於送標單元增設工業相機，用於檢測轉印標是否放置正確，包含正反面放反、90° 或 180° 方向錯誤等情況。配置工業電腦，可操作機台與工業相機的設定與畫面顯示。 |
| 生產數據採集功能 | 增設具 RS-485 通訊功能的溫度與壓力儀表，可即時記錄單件產品的壓著時間、溫度與壓力資料，並可透過 USB 匯出 XLSX 工作表。 |
| 立體標撕膜裝置 | 適用於表面帶有黏性隔離膜的立體標，可協助進行撕膜作業。 |
| 裁片夾緊定位裝置 | 用於固定裁片位置，協助轉印前的裁片定位。 |
轉印標視覺檢測功能
於送標單元增設工業相機，用於檢測轉印標是否放置正確，包含正反面放反、90° 或 180° 方向錯誤等情況。配置工業電腦，可操作機台與工業相機的設定與畫面顯示。
生產數據採集功能
增設具 RS-485 通訊功能的溫度與壓力儀表，可即時記錄單件產品的壓著時間、溫度與壓力資料，並可透過 USB 匯出 XLSX 工作表。
立體標撕膜裝置
適用於表面帶有黏性隔離膜的立體標，可協助進行撕膜作業。
裁片夾緊定位裝置
用於固定裁片位置，協助轉印前的裁片定位。
規格
| 型號 | OP-10A5 | OP-10A5C |
|---|---|---|
| 電壓 | 1P / 220V | |
| 電熱功率（kW） | 2.5 | |
| 冷水機（kW） | - | 0.95 |
| 馬達功率（kW） | 0.75 | |
| 使用氣壓（MPa） | 0.4 ~ 0.6 | |
| 使用標籤大小（mm） | 單吸頭 20 × 20 ~ 65 × 65 | |
| 熱模設定溫度（℃） | 室溫 ~ 180 | |
| 黏合時間（s） | 1 ~ 30 | |
| 黏合寬度（mm） | 150 × 150 | |
| 機台尺寸 長 × 寬 × 高（mm） |
3400 × 2500 × 1800 | |
| 淨重 / 毛重（kg） | 400 / 500 | 440 / 540 |
OP-10A5
| 電壓 | 1P / 220V |
|---|---|
| 電熱功率（kW） | 2.5 |
| 冷水機（kW） | - |
| 馬達功率（kW） | 0.75 |
| 使用氣壓（MPa） | 0.4 ~ 0.6 |
| 使用標籤大小（mm） | 單吸頭 20 × 20 ~ 65 × 65 |
| 熱模設定溫度（℃） | 室溫 ~ 180 |
| 黏合時間（s） | 1 ~ 30 |
| 黏合寬度（mm） | 150 × 150 |
| 機台尺寸 長 × 寬 × 高（mm） |
3400 × 2500 × 1800 |
| 淨重 / 毛重（kg） | 400 / 500 |
OP-10A5C
| 電壓 | 1P / 220V |
|---|---|
| 電熱功率（kW） | 2.5 |
| 冷水機（kW） | 0.95 |
| 馬達功率（kW） | 0.75 |
| 使用氣壓（MPa） | 0.4 ~ 0.6 |
| 使用標籤大小（mm） | 單吸頭 20 × 20 ~ 65 × 65 |
| 熱模設定溫度（℃） | 室溫 ~ 180 |
| 黏合時間（s） | 1 ~ 30 |
| 黏合寬度（mm） | 150 × 150 |
| 機台尺寸 長 × 寬 × 高（mm） |
3400 × 2500 × 1800 |
| 淨重 / 毛重（kg） | 440 / 540 |
*設計與規格如有變更，恕不另行通知。
